ZSPC/ZSNC氣動活塞切斷閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
ZSPC氣動活塞切斷閥/ZSNC氣動活塞切斷閥由氣動活塞執行機構和切斷機構組成。按閥芯密封面材料可分為硬密封和軟密封；按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。
氣動活塞切斷閥 主要技術參數
公稱通徑 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||
閥座直徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 可與本公司 | |
額定流量系數 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 | ||
公稱壓力 MPa | 1.6 ； 4.0 ； 6.4 | ||||||||||||
行 程 mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||||
流量特性 | 快 開 | ||||||||||||
介質溫度 ℃ | 軟密封：-40～150（常溫型） ； 硬密封：-40～200（常溫型）； -40～450（中溫型） | ||||||||||||
法蘭尺寸、型式 | PN16按JB79-59； PN4.0、64按JB/T79.2-94凹式 | ||||||||||||
閥體材質 | ZG230-450 ； ZG1Cr18Ni9Ti；ZGOCr18Ni12Mo2Ti | ||||||||||||
閥座、閥芯材質 | 1Cr18Ni9 ； 0Cr18Ni12Mo2Ti | ||||||||||||
上閥蓋型式 | 普通式（常溫型） ； 熱片式（中溫型） | ||||||||||||
可配附件 | 手輪機構、空氣過濾減壓器、電磁閥、信號回訊器等 | ||||||||||||
注：可提供GB、ANSI、JPI、DIN等法蘭經構型式，法蘭距可根據用戶需要確定。
氣動活塞切斷閥 執行機構
公稱通徑 mm | 執行機構型號 | 氣缸直徑 mm | 行程 mm | 進氣孔螺紋 | 備注 | |||
常溫型 | 中溫型 | 常溫型 | 中溫型 | 常溫型 | 中溫型 | |||
20 | ZSPA-1、ZSPB-1 | ZSPA-1、ZSPB-1 | 150 | 150 | 10 | M16×1.5 | M16×1.5 | ZSP：?jiǎn)巫饔?br/>ZSN：雙作用 |
25 | ||||||||
40 | ZSPA-2、ZSPB-2 | 200 | 16 | |||||
50 | ||||||||
65 | ZSPA-2、ZSPB-2 | ZSPA-3、ZSPB-3 | 200 | 300 | 25 | M20×1.5 | ||
80 | ||||||||
100 | 30 | |||||||
150 | ZSPA-3、ZSPB-3 | ZSPA-4、ZSPB-4 | 300 | 400 | 40 | M20×1.5 | M24×2 | |
200 | 60 | |||||||
氣動活塞切斷閥 性能指標
公稱通徑 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||
閥座直徑 mm | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
軟密封泄漏量 | 水 試 | 0 | ||||||||||
氣 試 | 1 | 1 | 2 | 3 | 4 | 6 | 11 | 18 | 27 | 45 | ||
硬密封泄漏量 | 水 試 MPa | 4.0 | 3.0 | |||||||||
ml/min | 0.24 | 0.30 | 0.38 | 0.48 | 0.60 | 0.78 | 0.96 | 1.2 | 1.125 | 1.35 | 1.8 | |
氣試△P=0.35MPa | 23.3 | 29.2 | 37.3 | 46.7 | 58 | 75.8 | 93.3 | 116.7 | 145.8 | 175 | 233.3 | |
切斷時間 s | 0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||
額定行程偏差% | +6 | |||||||||||
氣動活塞切斷閥 允許壓差
公稱通徑 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
氣缸直徑 mm | 150 | 200 | 300 | 400 | |||||||||
氣源壓力KPa | 500 | 允許壓差 | 整機 | 流開 | 4.0 | 4.0 | 2.6 | 2.2 | 3.8 | 2.6 | 2.0 | 1.95 | 1.59 |
流關 | 4.0 | 4.0 | 4.0 | 3.1 | 3.1 | 2.1 | 1.6 | 2.0 | 1.63 | ||||
整機 | 流開 | 4.0 | 3.0 | 2.1 | 1.7 | 1.7 | 1.1 | 0.9 | 0.52 | 0.43 | |||
流關 | 4.0 | 4.0 | 1.0 | 4.0 | 4.0 | 3.6 | 2.7 | 3.4 | 2.2 | ||||

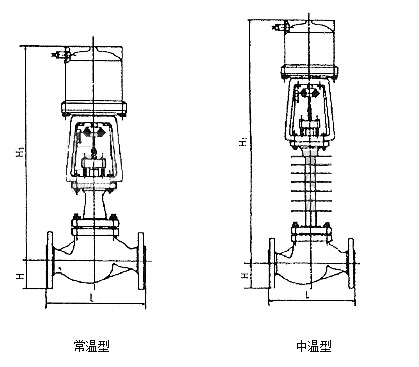

氣動活塞切斷閥 外形尺寸
公稱通徑 DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
L | PN MPa | 1.6 | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 500 | 635 |
4.0 | 650 | ||||||||||
6.4 | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 520 | 650 | ||
H | 65 | 70 | 85 | 90 | 100 | 105 | 125 | 170 | 205 | ||
不帶手輪 | H1 | 常溫型 | 445 | 455 | 485 | 485 | 605 | 605 | 620 | 962 | 988 |
中溫型 | 596 | 606 | 636 | 636 | 770 | 770 | 785 | 1178 | 1226 | ||
帶手輪 | H1 | 常溫型 | 630 | 640 | 670 | 670 | 790 | 790 | 805 | 1087 | 1113 |
中溫型 | 781 | 791 | 821 | 821 | 955 | 955 | 970 | 1303 | 1351 | ||
H2 | 160 | 160 | 160 | 160 | 160 | 160 | 270 | 270 | 270 | ||
H3 | 220 | 220 | 220 | 220 | 220 | 220 | 390 | 390 | 390 | ||
