ZPG自動反沖洗排污過濾器
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
ZPG-L/I型自動反沖洗排污過濾器是一個能使用低質水進行工業泠卻的過濾器,同時也可用于其他需要過濾的工藝過程,它具有沖洗排除雜質功能,一股安裝在換熱器其他執行機構的前面,定期清冼排除雜質。當正常情況下,轉向閥開啟,水流經過濾器筒過濾后,由出口排出。當轉向閥關閉,排污閥開啟時,水流被迫從過濾筒的進口段網孔進入過濾筒外側,大部分從出口流出,一部份又從過濾器外經雜質收集段網孔進過濾筒內部,對過濾筒產生了反沖洗,達到從過濾筒產生了反沖洗,達到從過濾筒外部沖洗粘附在網孔上雜質的效果,雜質仍通過排污口排出。

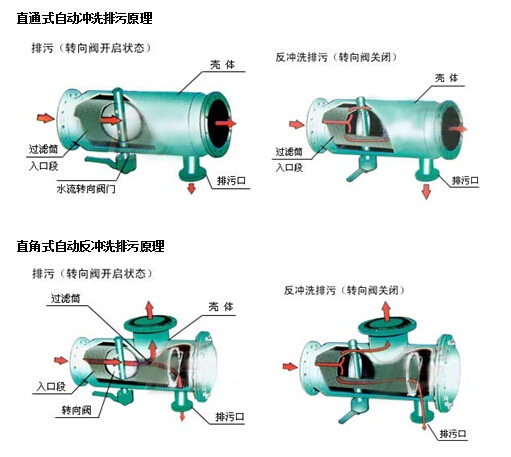

工作原理
1、工作過濾
正常工作時，水流轉向閥為開啟狀態。需處理的水通過過濾網后利用慣性原理而將水中的細小顆粒雜質及懸浮物由于慣性作用沉積在排污口附近。
2、沖洗排污
正常沖洗時，水流轉向閥為開啟狀態。當濾網截留水中的細小顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，即由于水流的作用將粘在過濾器收集段部分的雜質沖質沖洗直到排出水清澈為止。再關閉排污口上的閥門進入正常工作狀態。
3、反沖洗排污
反沖洗時，水流轉向閥為關閉狀態，排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流帶增大，反洗效果好。
主要性能參數
殼體材質 | 碳鋼 | 不銹鋼 |
濾框濾網材質 | 不銹鋼 | |
密封件材質 | 耐油石棉、丁晴橡膠、聚四氟乙烯 | |
工作溫度(℃) | -30～380 | -80～450 |
公稱壓力(MPa) | 0.6～5.0 (150Lb～600Lb) | |
過濾精度（目/in） | 10-300 | |

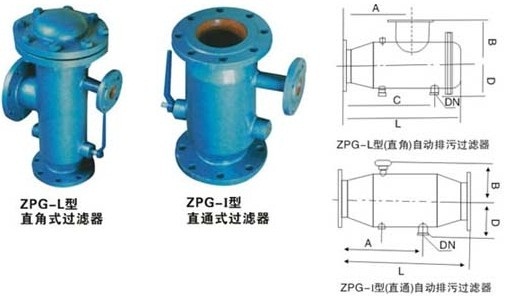

主要外形尺寸
ZPG-Ⅰ型直通式自動反沖洗排污過濾器
型號 | L | A | B | D | 排污口DN |
ZPG-I-40 | 245 | 185 | 63 | 90 | 15 |
ZPG-I-50 | 255 | 190 | 70 | 100 | 15 |
ZPG-I-65 | 270 | 195 | 83 | 120 | 20 |
ZPG-I-80 | 320 | 232 | 96 | 140 | 25 |
ZPG-I-100 | 350 | 260 | 128 | 180 | 32 |
ZPG-I-125 | 438 | 326 | 162 | 200 | 40 |
ZPG-I-150 | 525 | 390 | 189 | 230 | 50 |
ZPG-I-200 | 700 | 520 | 220 | 280 | 65 |
ZPG-I-250 | 875 | 650 | 255 | 330 | 80 |
ZPG-I-300 | 1050 | 780 | 294 | 380 | 100 |
ZPG-I-350 | 1200 | 885 | 331 | 450 | 125 |
ZPG-I-400 | 1400 | 1040 | 377 | 480 | 150 |
ZPG-I-450 | 1550 | 1145 | 420 | 500 | 150 |
ZPG-I-500 | 1700 | 1250 | 462 | 580 | 150 |
ZPG-I-600 | 2000 | 1460 | 537 | 650 | 200 |
ZPG-I-700 | 2280 | 1720 | 607 | 700 | 200 |
ZPG-I-800 | 2500 | 1900 | 685 | 820 | 200 |
ZPG-I-900 | 2800 | 2180 | 785 | 880 | 200 |
ZPG-I-1000 | 3120 | 2470 | 860 | 920 | 250 |
ZPG-I-1100 | 3450 | 2780 | 915 | 960 | 250 |
ZPG-I-1200 | 3700 | 3000 | 965 | 1040 | 250 |
ZPG-I-1500 | 4470 | 3650 | 1220 | 1400 | 250 |
ZPG-L型直角式自動反沖洗排污過濾器
型號 | L | A | B | C | D | 排污口DN |
ZPG-L-40 | 320 | 170 | 80 | 226 | 90 | 15* |
ZPG-L-50 | 350 | 185 | 90 | 244 | 100 | 15* |
ZPG-L-65 | 380 | 200 | 100 | 270 | 120 | 20* |
ZPG-L-80 | 445 | 230 | 120 | 310 | 140 | 25* |
ZPG-L-100 | 536 | 265 | 160 | 365 | 180 | 32* |
ZPG-L-125 | 624 | 315 | 190 | 440 | 200 | 40 |
ZPG-L-150 | 728 | 375 | 220 | 520 | 230 | 50 |
ZPG-L-200 | 884 | 500 | 260 | 670 | 280 | 65 |
ZPG-L-250 | 1120 | 625 | 310 | 830 | 330 | 80 |
ZPG-L-300 | 1310 | 750 | 350 | 1000 | 380 | 100 |
ZPG-L-350 | 1514 | 875 | 410 | 1180 | 450 | 125 |
ZPG-L-400 | 1730 | 1000 | 470 | 1350 | 480 | 150 |
ZPG-L-450 | 1896 | 1125 | 510 | 1500 | 500 | 150 |
ZPG-L-500 | 2080 | 1250 | 550 | 1680 | 580 | 150 |
ZPG-L-600 | 2490 | 1500 | 650 | 2000 | 650 | 200 |
ZPG-L-700 | 2680 | 1600 | 680 | 2150 | 700 | 200 |
ZPG-L-800 | 2880 | 1750 | 700 | 2300 | 820 | 200 |
ZPG-L-900 | 3150 | 1850 | 800 | 2480 | 880 | 200 |
ZPG-L-1000 | 3370 | 2000 | 900 | 2675 | 920 | 250 |
ZPG-L-1100 | 3610 | 2100 | 1000 | 2900 | 960 | 250 |
ZPG-L-1200 | 3850 | 2250 | 1100 | 3050 | 1040 | 250 |
ZPG-L-1500 | 4700 | 2800 | 1200 | 3800 | 1400 | 250 |
注：
a.所有連接法蘭尺寸按GB4216-84制造
b.“*”號為螺紋連接
c.可根據用戶需要訂制非標準流量的產品和工作壓力更高的產品
