電動對夾式軟密封蝶閥-D971X

D971X電動對夾式軟密封蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆、能you效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。D971X電動對夾蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。本閥結構Du特，操作靈活，省力，方便。

電動對夾式軟密封蝶閥 結構特點與用途

D971X電動對夾式蝶閥采用對夾板式結構，主要由閥體，閥板，閥軸，閥座及傳動裝置組成，結構簡單緊湊，小巧輕便，運輸，安裝，拆卸方便；90°的啟閉，開關迅速，操作扭矩小，省力輕巧；密封性能好，使用壽命長，可達到零泄露；其流量特性近似于直線，調節性能好。D971X電動對夾蝶閥為橡膠密封，關閉時蝶板和閥座密封性能良好，雙向密封性能優良，扭矩值小，閥門在工作壓力下保持，且蝶板與閥座密封之間的磨擦小。閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。用途：上海奇高閥門制造有限公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長。被廣泛用于水廠、電廠、鋼廠、造紙、化工、輕紡、食品等給排水、氣體管道上作調節流量和截流介質的作用。

電動對夾式軟密封蝶閥 執行機構

電動執行機構技術參數:電源AC110、220、380V、DC24，公稱通徑DN50～1200mm，輸出力矩50N·M～2000N·M，公稱壓力PN0.6、1.0、1.6Mpa，功能選型：開關型、無源觸點型、閥位信號反饋型、智能調節型。適用溫度≤120℃，適用介質水、氣、油品及弱腐蝕性流體，輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V。使用方便：采用單相電源，接線簡單；采用的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。保護裝置有雙重限位、過熱保護、過載保護。全行程時間5秒、10秒、15秒、30秒、45秒、60秒。及帶手動功能。內置模塊采用新型計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和定位。
也可選用3810系列或PSQ系列，大口徑閥門一般采用380VAC電動執行器。

電動對夾式軟密封蝶閥 零件材料

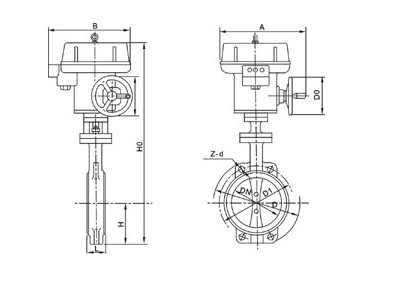

電動對夾式軟密封蝶閥 外形尺寸
