微型電動球閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
電動球閥設計特點
1、采用全銅齒輪設計，精度高輸出力矩大。
2、外型小巧，結構緊湊。
3、運行電流低，可以使用電池供電。
4、密封性能良好，防護等級IP67.
電動球閥適用場合
1 、IC卡水表、熱計量表、空調自動加濕。
2 、自動排水設備、高校節水器具。
3 、工業自控小型設備、環保等領域，替換電磁閥不能穩定工作的場合。
產品規格 | DN50（可選配 NPT / BSP、DN32、DN40閥體） |
Z大工作壓力 | 1.0MPa |
流通介質 | 水、空氣 |
額定電壓 | DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V（可選） |
靜態電流 | ≤500MA |
閥體材料 | SS304 |
開關的時間 | ≤15S |
壽命 | 70000次 |
執行器材料 | 工程塑料 |
執行器扭矩 | 10 N.M |
環境溫度 | -15℃～50℃ |
液體溫度 | 2℃～90℃ |
手動方式 | 不帶 |
開關指示 | 帶 |
線路控制方式 | CR2 01，CR2 02，CR3 03，CR4 01，CR5 01，CR5 02，CR7 04(可選) |
墊座 | PTFE |
密封件 | FKM |
防護等級 | IP67 |
產品規格 | DN50（可選配 NPT / BSP、DN32、DN40閥體） |
Z大工作壓力 | 1.0MPa |
流通介質 | 水、空氣 |
額定電壓 | DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V（可選） |
靜態電流 | ≤500MA |
閥體材料 | SS304 |
開關的時間 | ≤15S |
壽命 | 70000次 |
執行器材料 | 工程塑料 |
執行器扭矩 | 10 N.M |
環境溫度 | -15℃～50℃ |
液體溫度 | 2℃～90℃ |
手動方式 | 不帶 |
開關指示 | 帶 |
線路控制方式 | CR2 01，CR2 02，CR3 03，CR4 01，CR5 01，CR5 02，CR7 04(可選) |
墊座 | PTFE |
密封件 | FKM |
防護等級 | IP67 |
細節描述
產品規格 | DN50（可選配 NPT / BSP、DN32、DN40閥體） |
Z大工作壓力 | 1.0MPa |
流通介質 | 水、空氣 |
額定電壓 | DC12、DC24、AC/DC9-24V、AC/DC9-35V、AC110-230V（可選） |
靜態電流 | ≤500MA |
閥體材料 | SS304 |
開關的時間 | ≤15S |
壽命 | 70000次 |
執行器材料 | 工程塑料 |
執行器扭矩 | 10 N.M |
環境溫度 | -15℃～50℃ |
液體溫度 | 2℃～90℃ |
手動方式 | 不帶 |
開關指示 | 帶 |
線路控制方式 | CR2 01，CR2 02，CR3 03，CR4 01，CR5 01，CR5 02，CR7 04(可選) |
墊座 | PTFE |
密封件 | FKM |
防護等級 | IP67 |
線路控制圖如下：

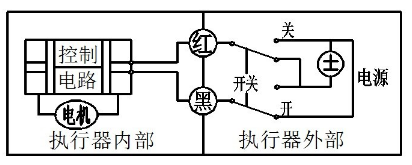

CR2-01（2 線控制）
1. 紅線接通正較，黑線接通負較，閥門關閉，到位后執行器內部自動斷電。
2. 黑線接通正較，紅線接通負較，閥門打開，到位后執行器內部自動斷電。
* 電壓選配：DC12V/DC24V
* 不得超過電壓工作

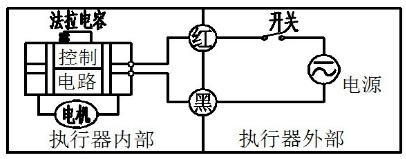

CR2-02 (2 線控制-斷電復位）
1、紅線、黑線接電源。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
* 電壓選配：AC/DC110V-230V,AC/DC9-24V,AC/DC9-35V.
* 不得超過電壓工作

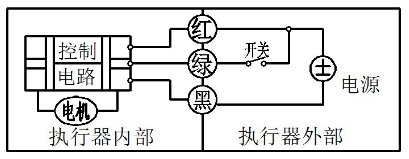

CR3-03（3 線控制）
1、紅線、綠線接正較，與黑線接負較。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電。
* 電壓選配：AC/DC12V，AC/DC24V。
* 不得超過電壓工作

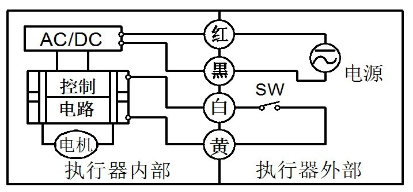

CR4-01（4線控制，帶反饋信號）
1、紅線、黑線接負較, 白線，黃線接開關。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
* 電壓選配：AC/DC110V-230V
* 控制線帶DC5V /DC24V電 ,在多臺電動閥并聯同時使用時,把顏色相同的控制線接在一起,否則電動閥不能正常工作。

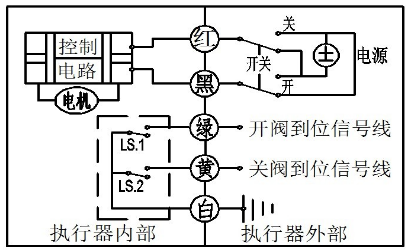

CR5-01（5線控制，帶反饋信號）
1、紅線接通正較，黑線接通負較，閥門全關并保持。
2、黑線接通正較，紅線接通負較，閥門全開并保持。
3、綠線和白線接閥門全開信號線。
4、黃線和白線接閥門全關信號線。
* 電壓選配：DC12V/DC24V
* 不得超過電壓工作
* 反饋帶載能力：1、Z大電壓DC36V，AC220V;2、Z大電流為0.4A.

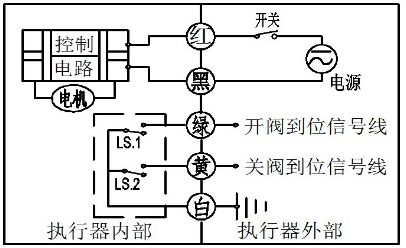

CR5 02 ( 5線控制，帶反饋信號)
1、紅線、黑線接電源。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
4、綠線和白線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
* 電壓選配：AC/DC9-35V,AC110-230V
* 不得超過電壓工作
* 反饋帶載能力：1、Z大電壓DC36V，AC220V;2、Z大電流為0.4A。

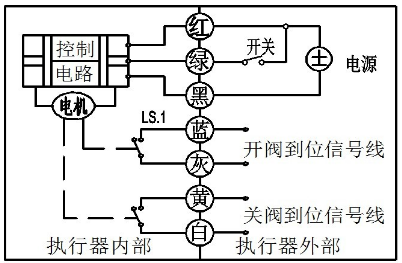

CR7-03（7線控制）
1、紅線、綠線接正較，與黑線接負較。
2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電
4、藍線和灰線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
* 電壓選配：電壓選配：AC/DC12V，AC/DC24V。
* 不得超過電壓工作

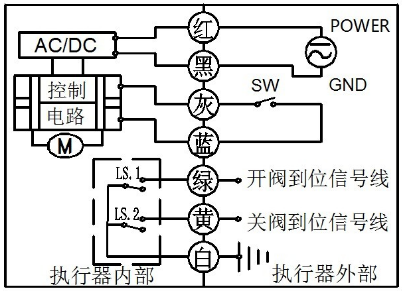

CR7-04（7線控制）
1、紅線、黑線接負較, 白線，黃線接開關。
2、當開關閉合，閥門打開，到位后執行器內部自動斷電。
3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。
4、綠線和白線接閥門全開信號線。
5、黃線和白線接閥門全關信號線。
* 電壓選配：AC/DC110V-230V
* 不得超過電壓工作
